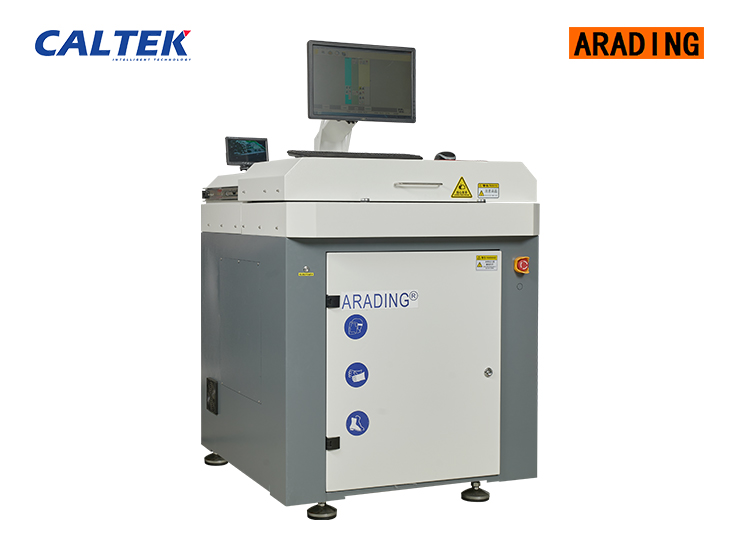

离线小型选择性波峰焊AS330
发布时间:2020-11-20    浏览次数:481 次
机器特点: 1、离线式标准机型,单缸配置;人工取放,自动焊锡; 2、适用于多品种、小批量生产打样应用场境。 3、可选配带独立预热系统,带CCD相机编程系统; 4、占地小,性价比高;


阿拉玎AS330选择焊规格参数
基本配置和要求(Basic Configuration)产品固定平台(Fixed Platform)
外形尺寸(Machin Size)L*W*H= 925*1165*1150 mm产品载台上下净空
Up and Down Height
上:80 mm   下:50 mm
工作范围(Working Area)L 410×W 300 mm(最大)PCB边缘(PCB Side)最小2.5mm (Min)
电力要求(Electrical)5线  AC380V    (可指定要求电压)PCB板重量(PCB Weight)约 12kg
最大消耗电力(Max Power)30A、4KW(基本配置)预热系统(Heater Unit)Non-Standard
设备排风(Exhaust pipe)后方配备共2个直径150MM的抽风口底部加热(Down Heater)远红外短波加热 (选配)
助焊剂模块(Flux Unit)顶部加热(Up Heater)热风循环(选配)
喷涂范围(Spray Area)喷涂范围为:  L 350×W 400 mm焊接模块(Soldering Unit)
喷涂精度(Spray Accuracy±0.15mm,  点大小2至 8mm可调锡炉材质(Materials)钛合金或不锈钢 可选(Ti or SUS)
14公斤容量
机器视觉单元(Vision Unit)焊锡轴系统
(Axle Precision)
X/Y/Z交流伺服电机控制精度±0.13mm
视觉装置(Machin Vision)自带CCD和光源装置锡炉最高焊接温度
Max Temperature
≤350度
视觉软件(Vision Software)视觉辅助编程(Assist Software)
自动扫图模式(Scanning Model)
波峰检测(Soldering Test)最大波峰高5.5mm ,自动校正(Automatic)
